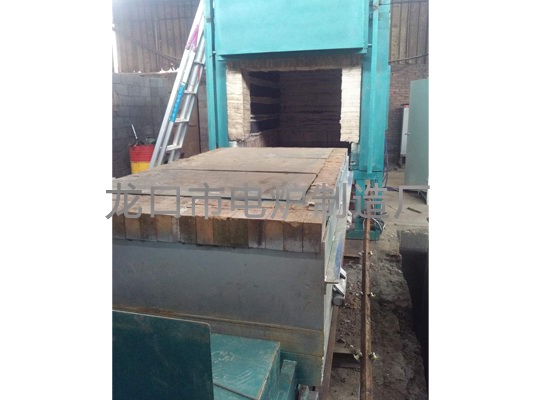

翻转式台车炉
一、用途 本系列台车箱式电阻炉系周期作业式电炉，可供一般金属机件，主要是钢、铸铁工件进行退火、正火、淬火等，在空气环境中热处理加热之用，能够将处理好的工件瞬时间的翻到指定的工作场所。 二、结构简介 本电阻炉由炉壳、炉衬、台车、台车行进机构、台车翻转机构、加热元件、炉门、···
0535-8635328产品详情
一、用途
本系列台车箱式电阻炉系周期作业式电炉，可供一般金属机件，主要是钢、铸铁工件进行退火、正火、淬火等，在空气环境中热处理加热之用，能够将处理好的工件瞬时间的翻到指定的工作场所。
二、结构简介
本电阻炉由炉壳、炉衬、台车、台车行进机构、台车翻转机构、加热元件、炉门、炉门升降机构等几大部件组成，通过专用的控制柜及仪表指示，控制电炉温度。炉衬采用轻质耐火砖砌筑与炉壳间贴有耐火纤维毡，因而具有空炉损耗小、升温快，表面温度低的特点，有较好的节能效果。
炉体与台车是由型钢及钢板焊接而成，炉体与台车间两侧的砂封装置能有效的防止炉内热量的散失，台车后端与炉体间采用迷宫砌筑，并贴有耐火纤维毡密封，以减少电炉的辐射和对流损失。
台车行进是由安装于底部的蜗轮减速机拖动，实现主动力用制动电机同时起台车制动作用。
台车的翻转机构是通过液压系统实现的。
三、技术参数
|
产品名称 |
型号 |
相数 |
炉膛尺寸（mm） |
外形尺寸（mm） |
|
台 车 式 电 阻 炉 |
RT2-65-9 |
3 |
1100×550×450 |
3090×1580×2480 |
|
RT2-105-9 |
3 |
1500×800×600 |
3560×1830×2860 |
|
|
RT2-180-9 |
3 |
2100×1050×750 |
4270×2600×3060 |
|
|
RT2-320-9 |
3 |
3000×1350×950 |
5370×3010×3530 |
|
|
RT2-85-12 |
3 |
1500×750×600 |
2850×2400×2620 |
|
|
RT2-105-12 |
3 |
1500×800×600 |
3560×1830×2860 |
|
|
RT2-200-12 |
3 |
2000×1200×1000 |
3430×2860×3940 |
|
|
RT2-750-12 |
3 |
4000×2500×1200 |
5560×3960×4500 |
